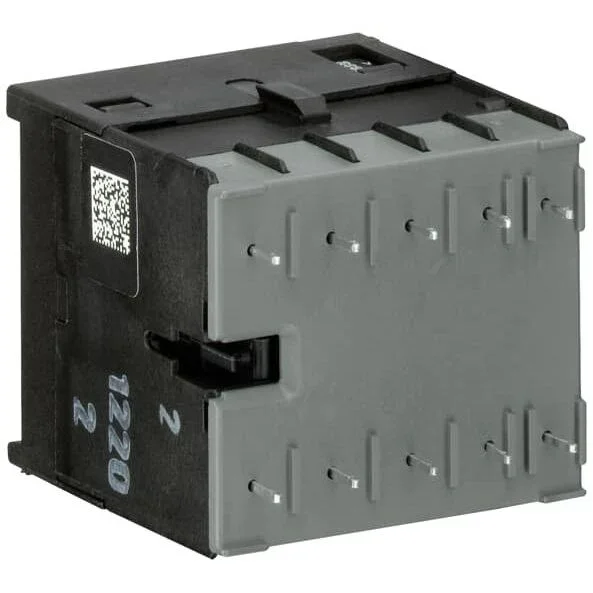

ABB Stotz S&J – Leistungsschütz zum Schalten von Wechselstrom Kleinschütz BC6-30-10-P-2.4-51 17-32V DC, 2,4W

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Technische Details Bemessungssteuerspeisespannung Us bei AC 50 Hz 17..32 V Bemessungssteuerspeisespannung Us bei AC 60 Hz 17..32 V Bemessungssteuerspeisespannung Us bei DC 17..32 V Spannungsart zur Betätigung DC Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Leiterplattenanschluss Betriebsspannung bei AC 50 Hz 220..690 V Betriebsspannung bei AC 60 Hz 220..690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 12 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW Bemessungsbetriebsleistung NEMA 1,4914 kW Anzahl der Hilfskontakte als Schließer 1 Geeignet für Reiheneinbau nein Breite 47,5 mm Höhe 45,2 mm Tiefe 47,7 mm
