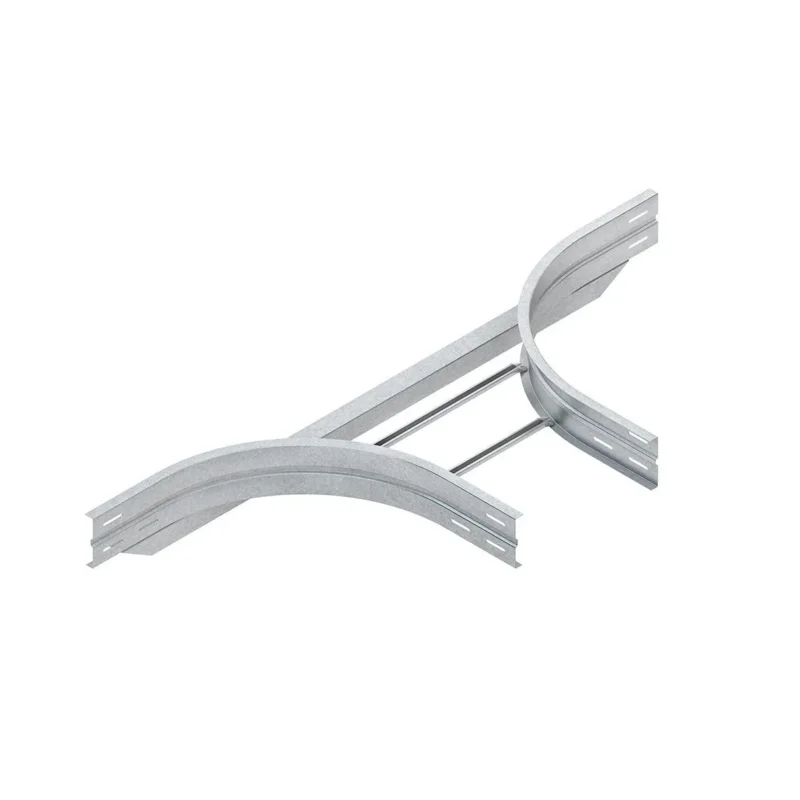

Niedax – Anbau-Abzweigstück für Kabelleiter Anbau-T-Stück WSTAR 150.500 E3 151,5x505mm

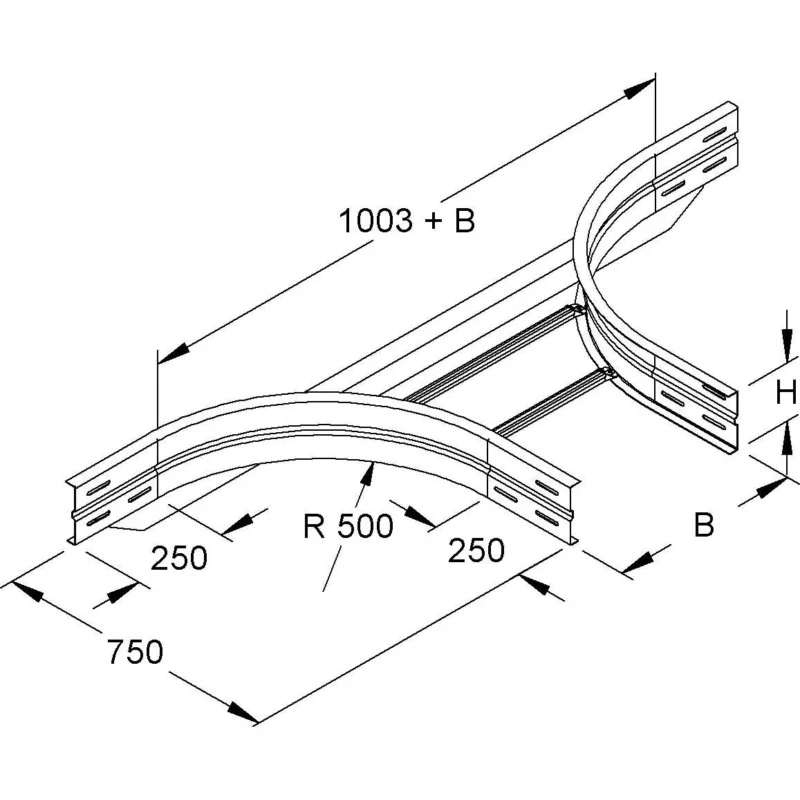

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelleiter, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B… und BK…) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150… Weitspannkabelleiter WSLM 150… Abmessungen (ca. Maße) lichte Höhe H x lichte Breite B : 151,5 x 505 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details Ausführung des Seitenholms Profil (offen) Ausführung der Sprosse Profil ungelocht Kabelleiter-Abgangsbreite 500 mm Kabelleiterhöhe 150 mm Innenradius 500 mm Ausführung integrierter Verbinder Geeignet für Funktionserhalt nein Werkstoff rostfreier Stahl Werkstoffgüte Edelstahl 304 (1.4301) Oberflächenschutz sonstige Einsatztemperatur -20..120 °C
