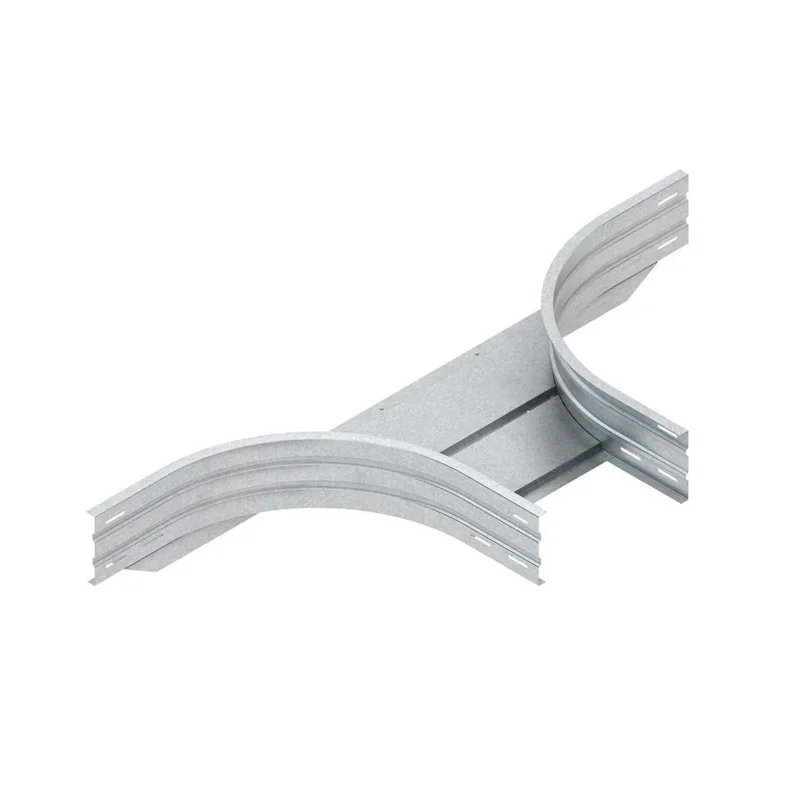

Niedax – Anbau-Abzweigstück für Kabelrinne Anbau-T-Stück WRTAR 200.600 201,5x605mm

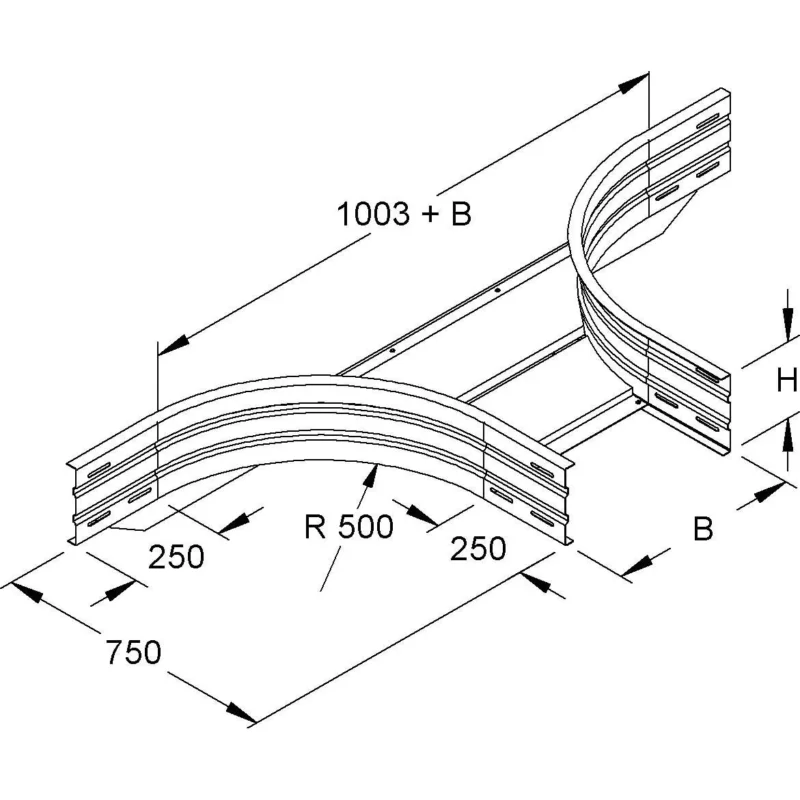

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelrinnen, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch den eingenieteten, gesickten und ungelochten Boden, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 200… Weitspannkabelrinne WRU 200… Abmessungen (ca. Maße) lichte Höhe H x lichte Breite B : 201,5 x 605 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details Kabelrinnenhöhe 200 mm Kabelrinnen-Abgangsbreite 600 mm Innenradius 500 mm NATO-Lochbild nein Ausführung integrierter Verbinder Geeignet für Funktionserhalt nein Werkstoff Stahl Rostfreier Stahl, gebeizt nein Werkstoffgüte sonstige Oberflächenschutz bandverzinkt Einsatztemperatur -20..120 °C
