Niedax – Bogen für Kabelleiter Bogen 45Gr. KLMUBB 40.1000 F 40x1000mm

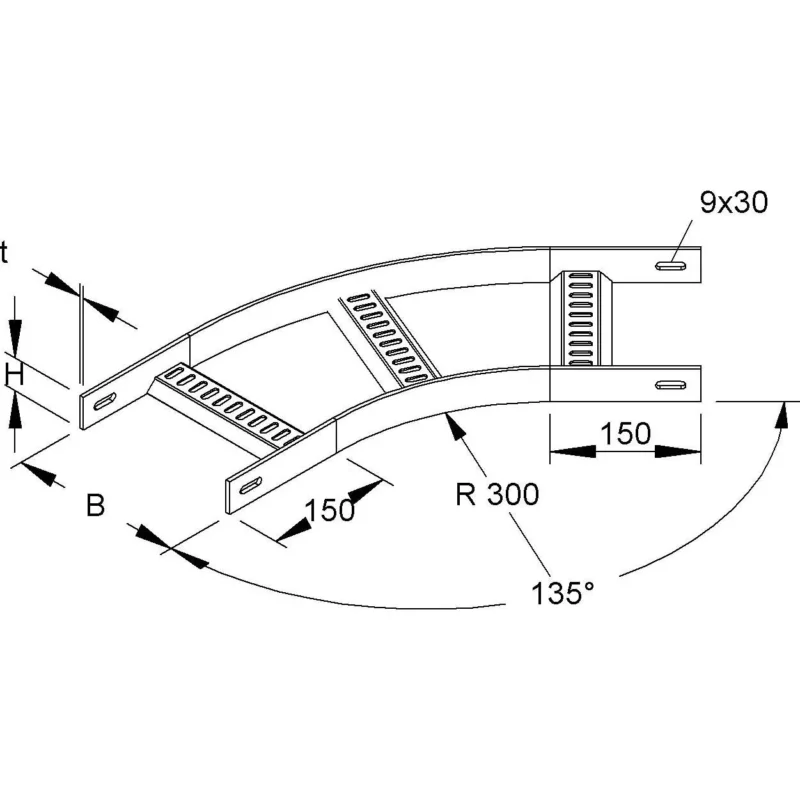

Bogen 45°, mit ungelochten Seitenholmen, mit Verbindungslochung für den Anschluss und eingeschweißten, trapezförmigen perforierten Sprossen, für Marinekabelleitern, zur Herstellung von 45° horizontal abgewinkelten Marinekabelleiterverlauf. Befestigungszubehör für den Anschluss bitte gesondert bestellen. Verwendung für : Marinekabelleiter/Steigetrasse KLMUL 40… Abmessungen (ca. Maße) H x B (innen) : 40 x 1000 mm Materialstärke t : 5 mm Innenradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details Richtungsänderung horizontal Ausführung des Seitenholms flaches Profil Seitenlochung nein Ausführung der Sprosse Profil gelocht Winkel 45° Bogenausführung glatter Bogen Scharnierend nein Kabelleiterhöhe 40 mm Kabelleiterbreite 1000 mm Ausführung integrierter Verbinder Innenradius 300 mm Geeignet für Funktionserhalt nein Werkstoff Stahl Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt
