Niedax – Bogen für Kabelleiter GFK-Bogen ULBG 100.450 100x450mm

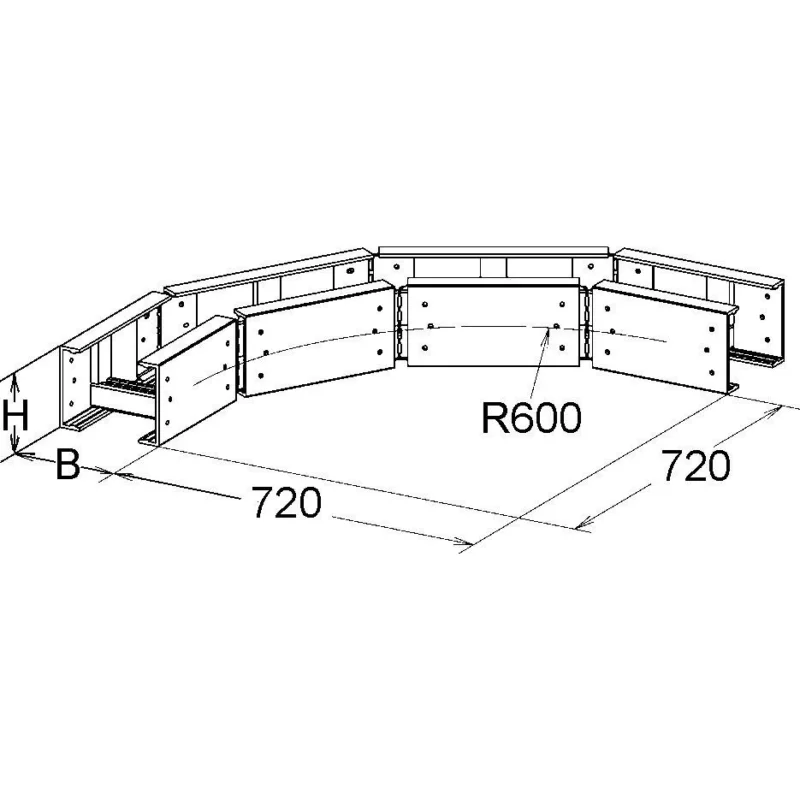

GFK-Bogen 90°, groß, pultrudiert, mit ungelochten Seitenholmen, jedoch mit Verbinderlochungen sowie mit nach oben offenen ungelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, zur Herstellung von horizontalen 90° Eckverbindungen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: – Bei der Verbindung des Formstückes ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. – Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. – Ist der Radius > 250 mm und/oder die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. – Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Bogen 90° mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. GFK-Bogen 90°, groß mit ungelochten Sprossen zur Realisierung des Radius R900 auf Anfrage. Die Stoßstellenverbinder ULGH 100/150 und ULIH 100 E4 sind nicht im Lieferumfang enthalten (bitte gesondert bestellen). Verwendung für : GFK-Kabelleiter UL 100… GFK-Kabelleiter ULL 100… Abmessungen (ca. Maße) H x B : 100 x 450 mm Abmessungen außen : 720 mm + B Radius R : 600 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Richtungsänderung horizontal Ausführung des Seitenholms Profil (offen) Seitenlochung nein Ausführung der Sprosse Profil ungelocht Winkel 90° Bogenausführung glatter Bogen Scharnierend nein Kabelleiterhöhe 100 mm Kabelleiterbreite 450 mm Ausführung ohne Verbinder Innenradius 600 mm Geeignet für Funktionserhalt nein Werkstoff Kunststoff Werkstoffgüte GFK Oberflächenschutz sonstige Farbe grau RAL-Nummer 7032
