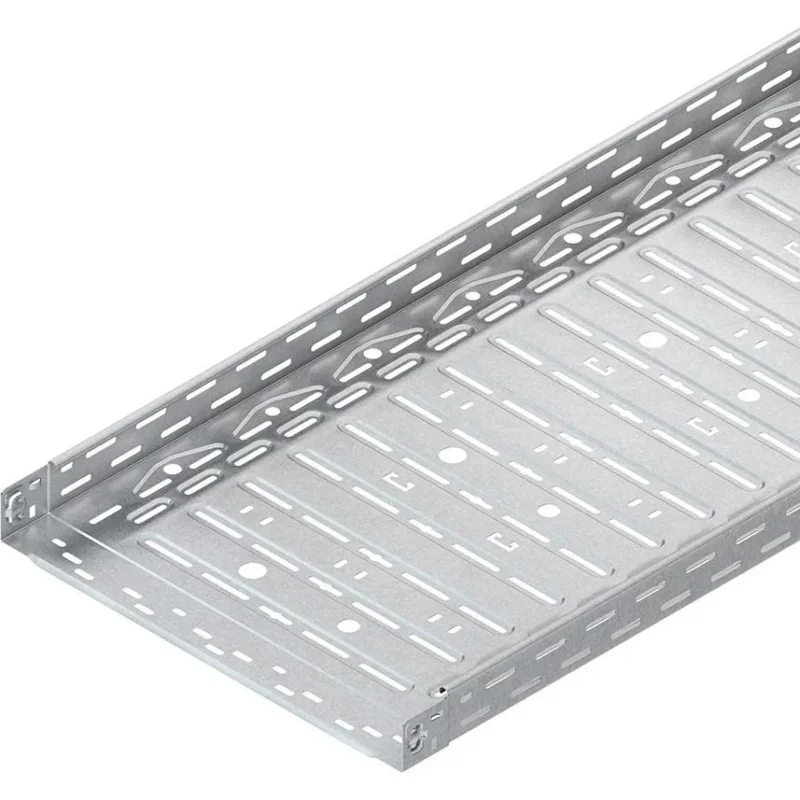

Niedax – Kabelrinne RLVC 60.500 E5 60x500x3000mm − 6 Meter

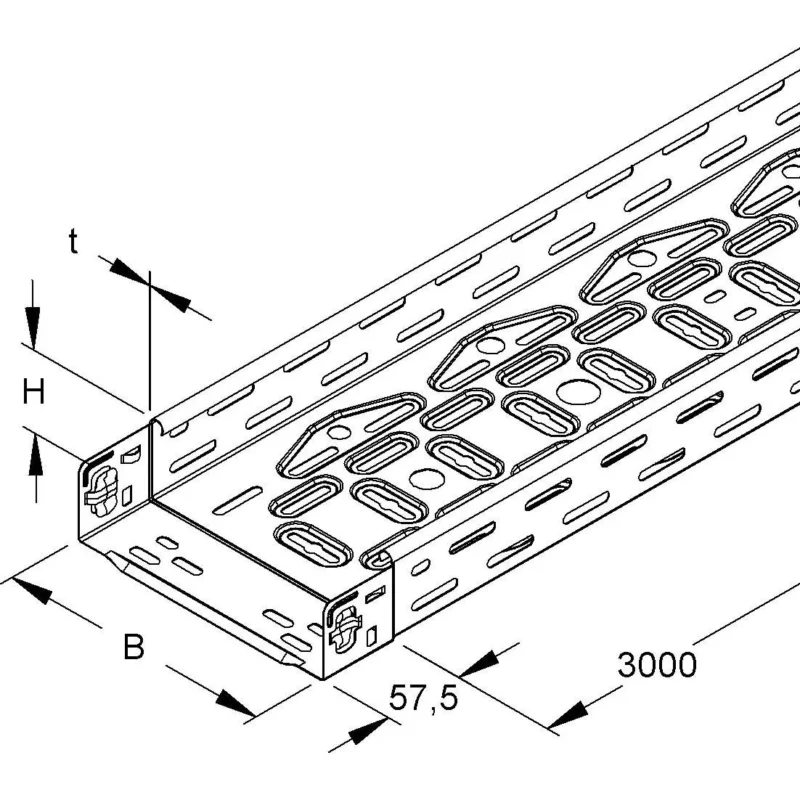

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/… versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 500 mm Materialstärke t : 0,8 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 345 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 135 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 29800 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Technische Details Höhe 60 mm Breite 500 mm Materialstärke 0,8 mm Länge 3000 mm Arbeitslänge 3000 mm Nutzbarer Querschnitt 29980 mm² Mit Oberteil nein Seitenlochung ja Montagelochung im Boden ja NATO-Lochbild nein Ausführung integrierter Verbinder Art des Verbinders Klickbefestigung Geeignet für Funktionserhalt nein Werkstoff rostfreier Stahl Einsatztemperatur -20..120 °C Werkstoffgüte Edelstahl 316 (V4A) Oberflächenschutz sonstige Gewicht 3,85104 kg/m Belastungstesttyp nach IEC 61537 Typ II Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 1850 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1250 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 720 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 400 N/m
