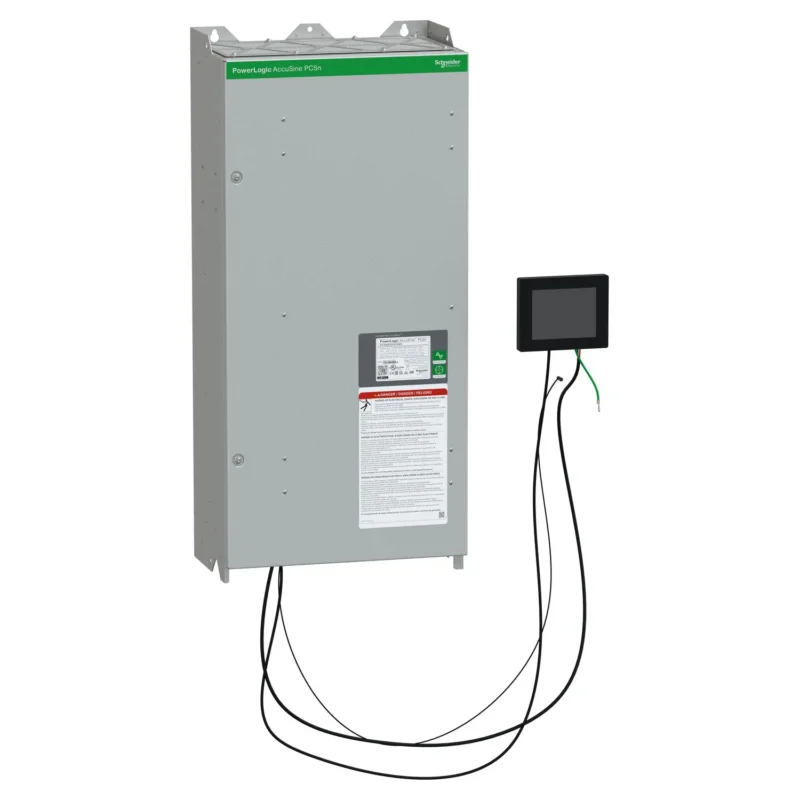

Schneider Electric – Energiemanagement-Regler Oberschwingungsfilter PCSN030Y4CH00 Aktiv 30A 380-415V

Aktiver Oberschwingungsfilter aus der AccuSine-Familie, die zur Stabilisierung elektrischer Netze beitragen, indem sie Oberschwingungen reduzieren, den Blindleistungsfaktor korrigiern und einen Lastausgleich ermöglichen. Zusätzlich zur Kompensation der dreiphasigen Oberschwingungsströme kann es auch die Oberschwingungsströme des Neutralleiters kompensieren. Diese Version hat die Schutzart UL Type OPEN oder IP00 und kann an Niederspannungsnetze mit einer Spannung von 208 Volt bis 415 Volt angeschlossen werden. Es ist für einen Standardausgangsstrom von 30 Ampere und einen Neutralleiter von 90 Ampere spezifiziert. Das Chassis wird wandmontiert, ermöglicht die Kabeleinführung von unten und wird in RAL7035 Lichtgrau geliefert. Dieser Aktive Netzfilter erreicht eine über den Standards liegende Leistung THDi kleiner oder gleich 3%, ist zertifiziert nach CE, IBC 2015, EAC, RCM. Und ist nach IEC 62477-1, IEC 61000-6-2, IEC 61000-6-4 Klasse A, IEC 61439-1 und IEEE 519-2014 ausgelegt. Bis zu 12 Geräte parallel pro Stromwandlersatz, jede beliebige Gerätekombination möglich (abhängig von den Netzeigenschaften). Masterfähig. Die Außenabmessungen des Gehäuses betragen 440 Millimeter in der Breite, 265 Millimeter in der Tiefe, 960 Millimeter in der Höhe und das Produktgewicht beträgt 61 kg.

Technische Details Anwendung Netzqualität Versorgungsspannung 208..415 V Spannungsart der Versorgungsspannung AC Anzahl der Phasen 3 Bemessungsbetriebsstrom Ie bei AC-1 30 A Bemessungsbetriebsstrom Ie bei AC-3 30 A Bemessungsbetriebsstrom Ie bei AC-15, 400 V 30 A Absenkung Blindleistung 10..21 kvar Unterstützt Protokoll für CAN nein Unterstützt Protokoll für MODBUS ja Mit Kommunikationsschnittstelle Ethernet ja Mit Kommunikationsschnittstelle RS-232 nein Mit Kommunikationsschnittstelle RS-485 nein Breite 440 mm Tiefe 265 mm Höhe 960 mm
