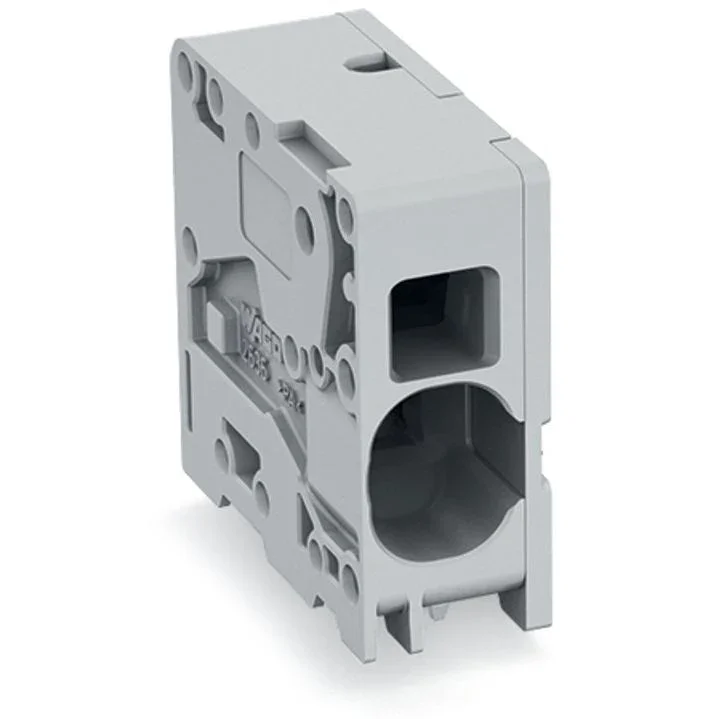

WAGO – Leiterplattenklemme Leiterplattenklemme,16 mm² 2636-1101/000-014 Maß10mm,braun − 100 Stück

Leiterplattenklemme
16 mm²
Rastermaß 10 mm
1-polig
Push-in CAGE CLAMP®
16,00 mm²
braun

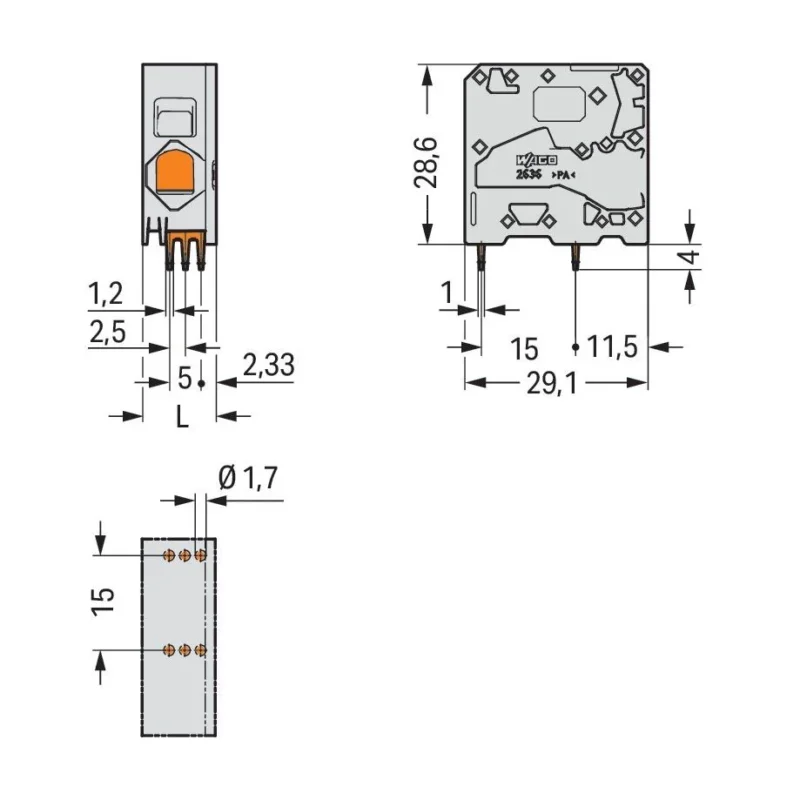

Leiterplattenklemme Serie 2636 mit Lötstiftabmessungen 1,2 x 1 mm

Die Leiterplattenklemme mit der Artikelnummer 2636-1101/000-014 ermöglicht einen einfachen und sicheren Anschluss. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (11,6 x 32,6 x 29,1) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im 0 °-Winkel zur Oberfläche.

Technische Details Höhe 28,6 mm Anzahl der elektrischen Anschlüsse 1 Anzahl der Etagen 1 Rastermaß der Anschlüsse 10 mm Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal) Bemessungsstrom In 76 A Bemessungsspannung 1000 V Bemessungsstoßspannung 8 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,75..16 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,75..16 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,75..25 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,75..16 mm² Anschlussart Leiterplatte Lötanschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe braun Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
