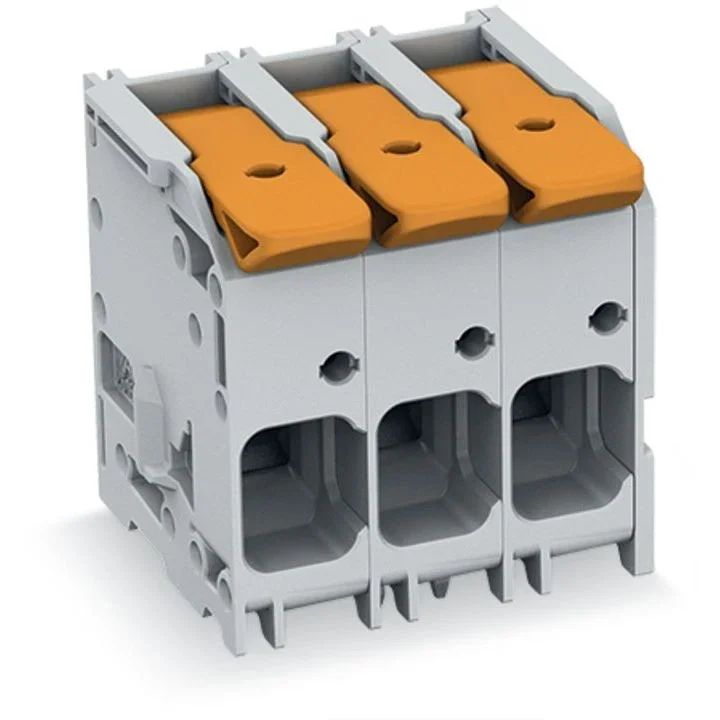

WAGO – Leiterplattenklemme Hebel 2616-1103/020-000 16mm²,grau − 40 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
3-polig
Push-in CAGE CLAMP®
grau

Leiterplattenklemme Serie 2616 mit Rastermaß 10 mm

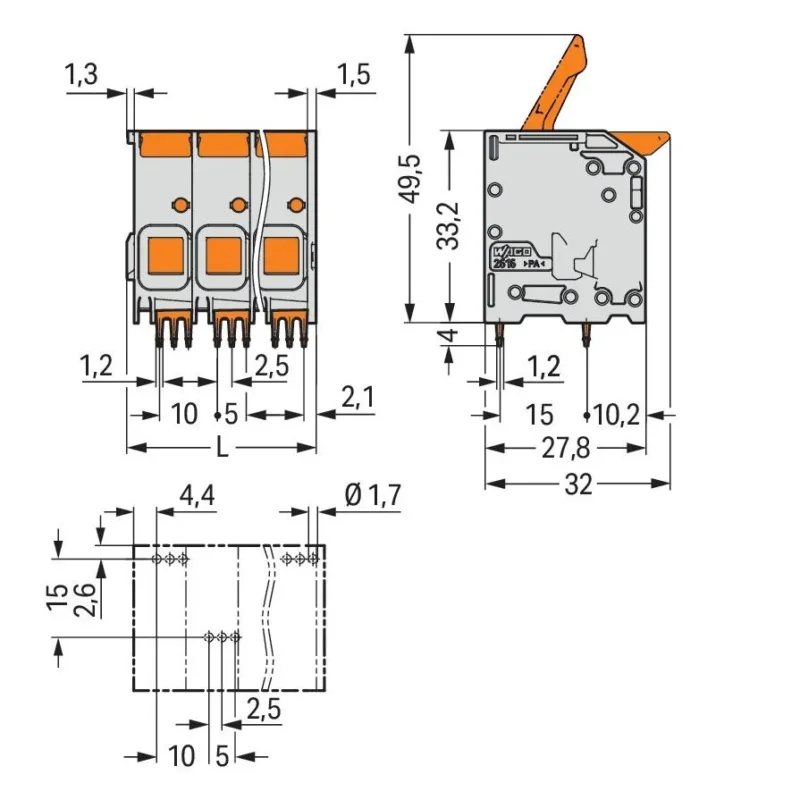

Die Leiterplattenklemme mit der Artikelnummer 2616-1103/020-000 ermöglicht eine schnelle und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 18 und 20 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (32,8 x 37,2 x 32) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im Winkel von 0 ° zur Platine.

Technische Details Höhe 33,2 mm Anzahl der elektrischen Anschlüsse 3 Anzahl der Etagen 1 Rastermaß der Anschlüsse 10 mm Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal) Bemessungsstrom In 76 A Bemessungsspannung 1000 V Bemessungsstoßspannung 8 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,75..16 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,75..16 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,75..25 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,75..16 mm² Anschlussart Leiterplatte Lötanschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
