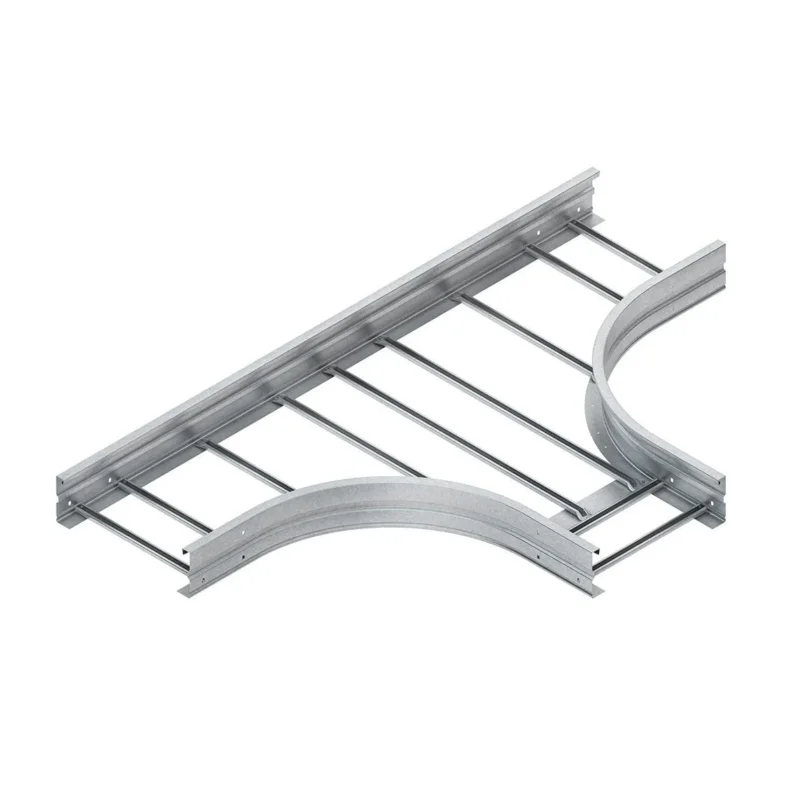

Niedax – T-Stück für Kabelleiter T-Stück WSTR 150.500 E3

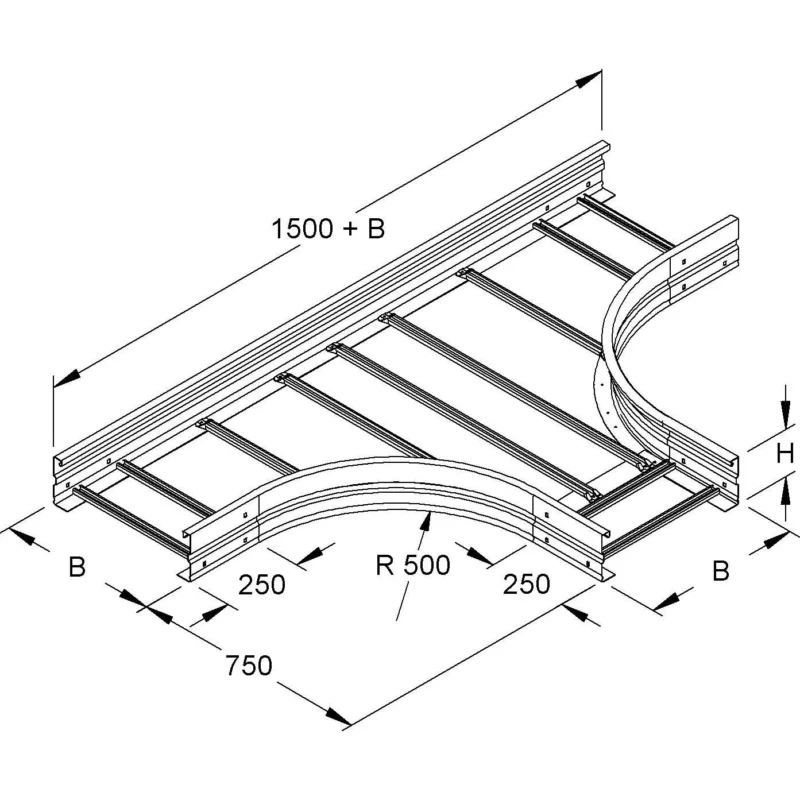

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B… und BK…) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150… Weitspannkabelleiter WSLM 150… Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 500 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details Ausführung des Seitenholms Profil (offen) Ausführung der Sprosse Profil ungelocht Kabelleiterhöhe 150 mm Kabelleiterbreite 2000 mm Kabelleiter-Abgangsbreite 500 mm Ausführung symmetrisch ja Innenradius 500 mm Ausführung integrierter Verbinder Geeignet für Funktionserhalt nein Werkstoff rostfreier Stahl Werkstoffgüte Edelstahl 304 (1.4301) Oberflächenschutz sonstige Einsatztemperatur -20..120 °C
