WAGO – Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Federleiste 27341116327000300000 PushinCAGECLAMP,lgr − 25 Stück

1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
16-polig
100% fehlsteckgeschützt
Zugentlastungsplatte
1,50 mm²
lichtgrau

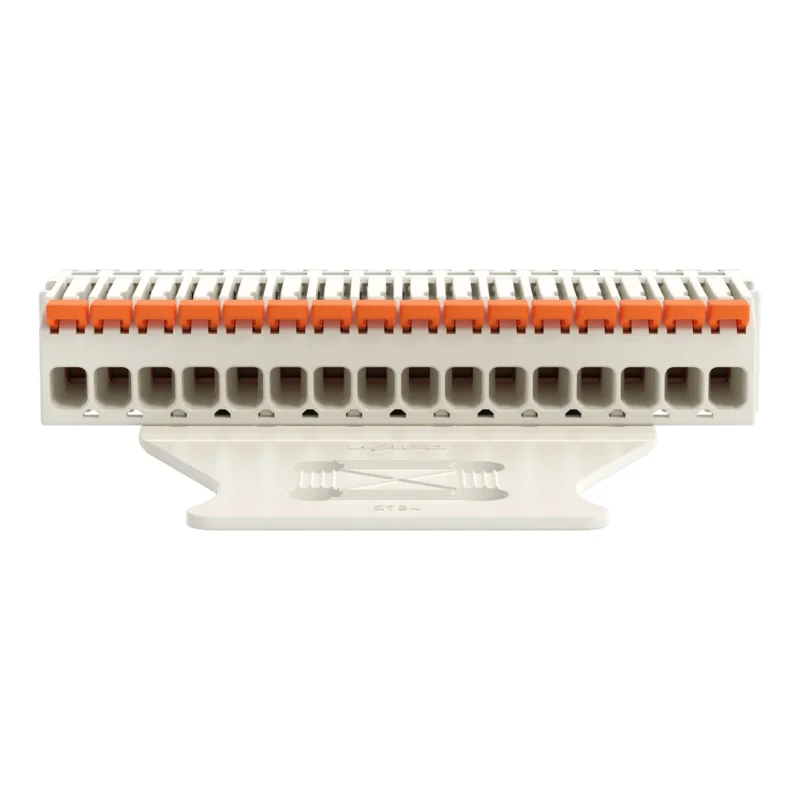

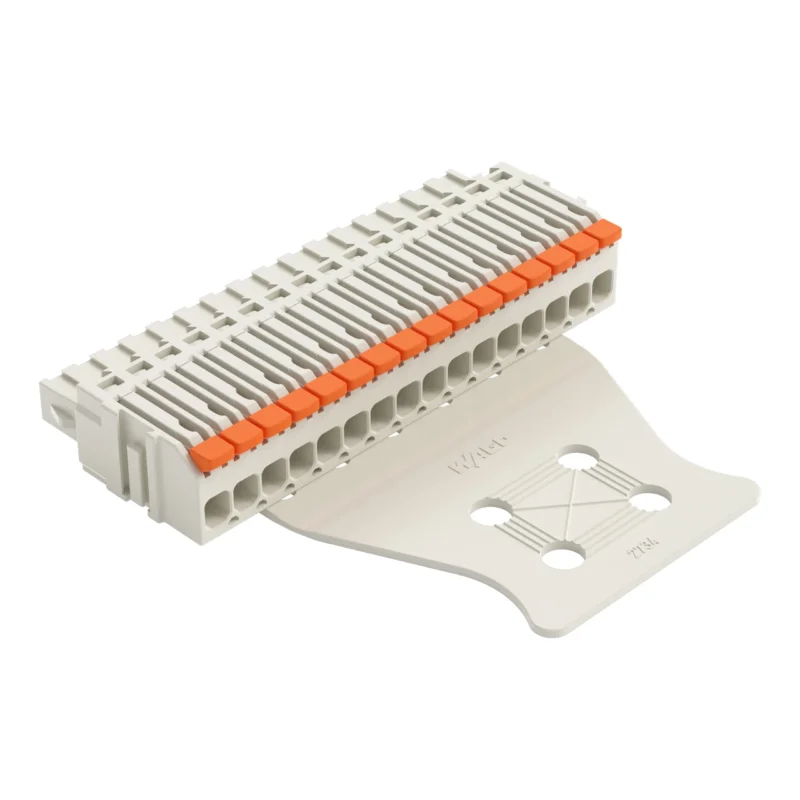

Federleiste/Buchse Serie 2734 mit Push-in CAGE CLAMP®

Die Federleiste/Buchse hat die Artikelnummer 2734-1116/327-000/336-000 und bietet eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (58,4 x 14,4 x 54,4) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse geeignet für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Federleiste/Buchse wird durch einen Hebel betätigt. Das MCS &quot
Multi Connection System&quot
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Durch die Zugentlastung werden angeschlossene Leiter gesichert und die Bedienung begünstigt.

Technische Details Verbindungsart Leiterplatte zu Kabel Kontaktausführung Buchse Polzahl 16 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 3,5 mm Rastermaß der Anschlüsse 3,5 mm Winkel Kontakt/Leiteranschluss 180° (horizontal) Bemessungsstrom In 10 A Bemessungsspannung 160 V Bemessungsstoßspannung 2,5 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..0,75 mm² Anschließbarer Leiterquerschnitt eindrähtig 0,14..1,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,2..1,5 mm² Ausführung des elektrischen Anschlusses Federzuganschluss Anschließbare Kabeltype Rundkabel Werkstoff der Kontaktbeschichtung Zinn Werkstoff des Kontaktes sonstige Kupferlegierungen Werkstoff des Isolierkörpers Thermoplast Werkstoff des Gehäuses Kunststoff Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Mit Schutzleiter nein Betriebstemperatur -60..100 °C Schutzart (IP), montiert IP20
