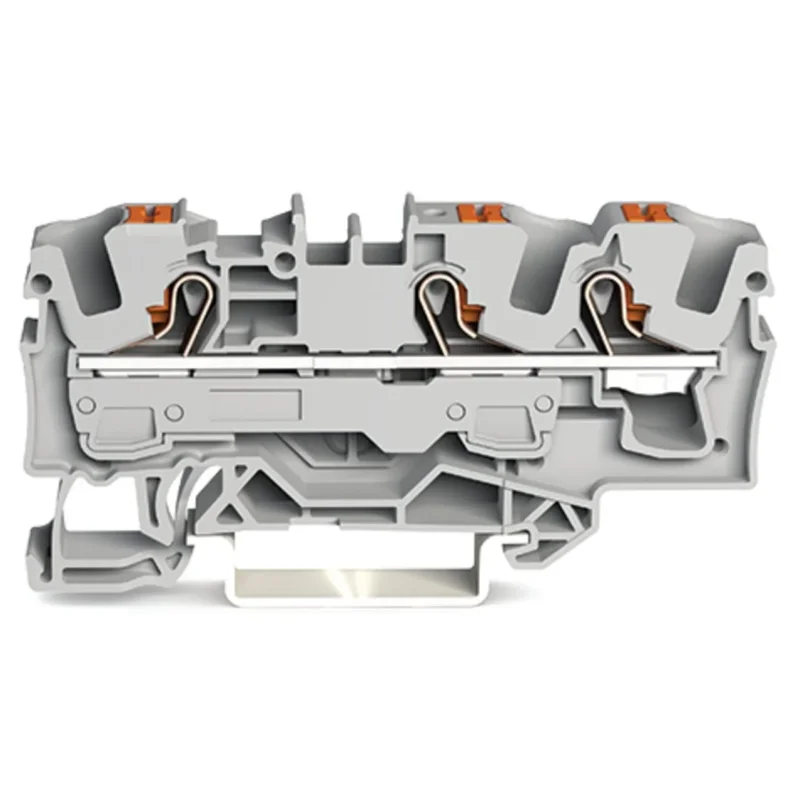

WAGO – Durchgangs-Reihenklemme 3-Leiter-Durchgangsklemme 2206-1301 6qmm, grau − 25 Stück

3-Leiter-Durchgangsklemme
mit Drücker
6 mm²
mit Prüföffnung
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
grau

Durchgangsklemme Serie 2206, grau

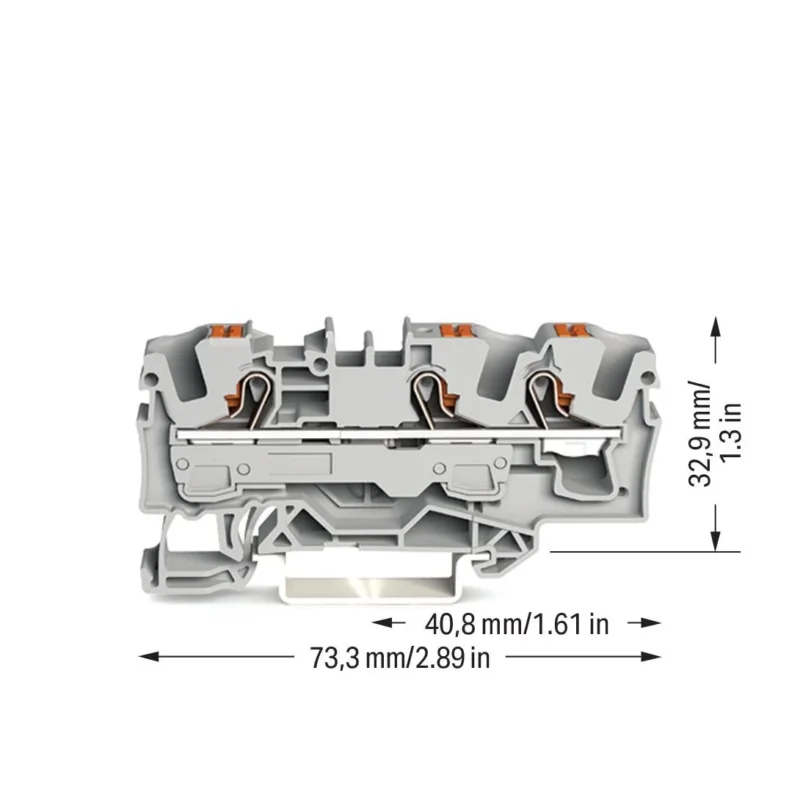

Bei dieser Durchgangsklemme (Artikelnummer 2206-1301) steht ein einfacher und zuverlässiger Anschluss im Fokus. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 13 bis 15 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (7,5 x 73,3 x 39,5) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² ausgelegt. Über einen Drücker wird diese Durchgangsreihenklemme betätigt. Die TOPJOB® S Reihenklemmen schaffen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,5..10 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 1,5..6 mm² Anschließbarer Leiterquerschnitt eindrähtig 1..10 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,5..6 mm² Bemessungsstrom In 41 A Bemessungsspannung 800 V Ausführung elektrischer Anschluss 1 Federzuganschluss Ausführung elektrischer Anschluss 2 Federzuganschluss Anzahl der Etagen 1 Anzahl der Klemmstellen je Etage 3 Montageart Hutschiene TH35 Werkstoff des Isolierkörpers Thermoplast Betriebstemperatur 105 °C Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Breite 7,5 mm Höhe 73,3 mm Tiefe 32,89999999 mm Explosionsgeprüfte Ausführung „Ex e“ ja Abschlussplatte erforderlich ja Farbe grau Etagen intern gebrückt nein
